PFAFF 3688 -131 (-132), -231 (-232)

Qualitätsanspruch / Quality standards

Frei-programmierbarer Nähautomat zum Aufnähen von aufgesetzten Taschen an Jeans und Arbeitsbekleidung oder ähnlichen Artikeln. Aufgesetzte Taschen sind nicht
nur funktionell, sondern auch ein wichtiger Bestandteil von modischen Details.
Da sie am ehesten ins Auge fallen, ist eine entsprechend exakte Verarbeitung notwendig. Dies gilt insbesondere, wenn sie zusätzlich zu praktischen auch dekorative Funktionen haben.

„Bestmögliche Ergonomie, höchste Produktivität und ein einzigartiger Bedienkomfort kennzeichnen diesen Automaten“

Merkmale / Features

• PFAFF 3688-131 (-132):  250 x 250 mm Nähfeldgröße
• PFAFF 3688-231 (-232):  280 x 280 mm Nähfeldgröße
• Einsetzbar in Kombination zur Verarbeitung von vorgebuggten und nicht vorgebuggten Taschen
• Kein Materialverschub durch Transportstillstand beim Nadeleintritt. Dieser intermittierender Nähguttransport ermöglicht Stichlängen bis 8 mm und verhindert den vorzeitigen Verschleiß von Greifer und Nadel
• Individuelle Nahtprogrammierung und eine exakte Nahtkorrektur für die unterschiedlichsten Materialien garantieren eine hohe Nähsicherheit und eine gleichbleibende Nähqualität
• Optimales Nähergebnis auch bei Taschen mit Radien unter 20 mm
• Individuelle Gestaltung von Zusatz- und Ziernähten
• Einfache Teilepositionierung durch den 15° schrägen Auflagetisch und optimale Sichtverhältnisse

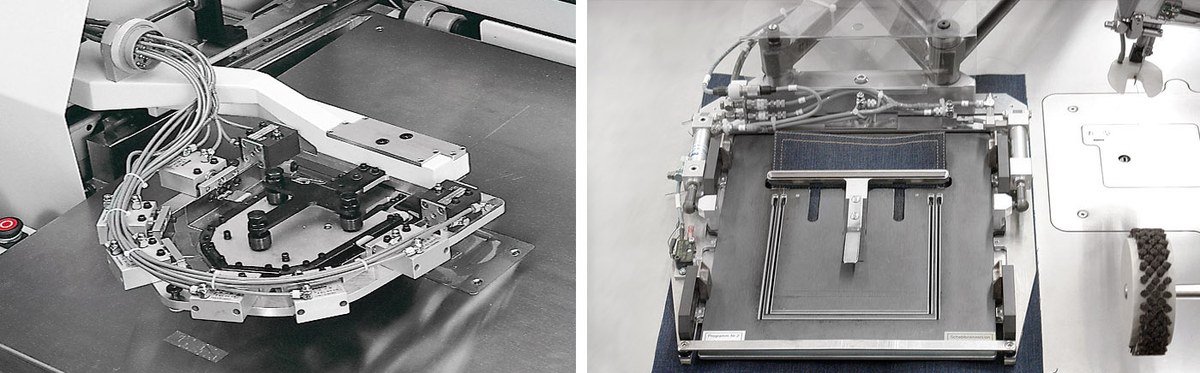

• Schnelles Wechseln der Teilesätze: Der elektronische Nullpunktabgleich ermöglicht die Verwendung von mehreren Umbausätzen an einer Maschine ohne Einrichtaufwand
• PFAFF Spezialoberteil für Nähautomaten mit schwenkbarem Oberarm
• Höchste Produktionsleistung durch gleichbleibende maximale Nähgeschwindigkeit (max. 4.000 U/min), ohne Drehzahlreduzierung in Ecken oder Riegeln

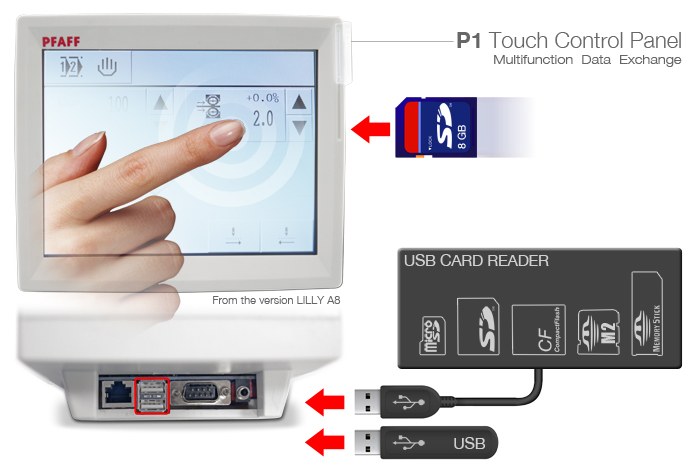

• Touch-Screen Bedienfeld P1 (mit SD-Kartenleser) stellt die Maschinenparameter in leicht verständlichen Symbolen dar
• NEU: Mehrweitenfunktion und autom. Riegelverstärkung (bei -132 und -232)
• NEU: elektronisch gesteuerte Fadenspannung,
• NEU: Direktantrieb und Schlittentransport mit Servoantrieben
• NEU: PFAFF CONNECT Netzwerkanbindung (Details auf Anfrage)
• NEU: regelbare Vakuumstärke
• NEU: Grundbausatz "Magnet" ist standard bei allen Maschinen

Optionen / Options

• Rationelle Zusammenfassung von zwei Arbeitsgängen mit der Einrichtung zum Aufnähen von Taschen mit Patte bzw. Aufnähen von Etiketten
• Höhenverstelleinrichtung der kompletten Anlage am Bedienfeld P1
• Kleinteile-Stapler


Applikationen / Applications

Zum Aufnähen von aufgesetzten Taschen an Jeans, Arbeitskleidung und Artikeln aus vergleichbaren Materialien

Technische Daten / Specifications

Nadelsystem: 134
Nadelstärke: 100 - 140 Nm
Max. Stichlänge: 12 mm
Max. Drehzahl:
PFAFF 3688-131 (-132):  4.000/min
PFAFF 3688-231 (-232):  3.600/min
Stichtyp: 301 (Doppelsteppstich)
Anschlusspannung: Wechselstrom 230 V, 50/60 Hz
