PFAFF 3686-25/11 Abnäher bis 490 mm

Kurznahtautomat für zweispitzige Abnäher bis 490 mm Nahtlänge mit Kurzfadenabschneider


Qualitätsanspruch / Quality standards

Abnäher und Bundfalten spielen sowohl für die Passform, als auch für den optischen Gesamteindruck von Hosen, Röcken und Blusen eine wesentliche Rolle. Die Hauptanforderung an die Produktion besteht dabei darin, eine gleichbleibende Qualität und wirtschaftliche Verarbeitung bei einfacher Bedienung zu gewährleisten. Der Kurznahtautomat PFAFF 3686 erfüllt diese Anforderungen in einmaliger Weise. Die PFAFF 3686 für Abnäher und Bundfalten ist der vielseitigste und leistungsfähigste Kurznahtautomat am Markt! Wirtschaftlichkeit, Flexibilität, und Leistung sind die entscheidenden Pluspunkte für die PFAFF 3586. So lassen sich in 8h beispielsweise 650 Paar Hosen mit 4 Bundfalten und 4 Abnähern fertigen (ohne Heftnaht). Für zweispitzige Abnäher bis 490 mm im Schnittteil (nicht am Kantenanfang), z.B. Abnäher im Hemden-Rückenteil bzw. am Blusen-Vorderteil, stehen mit der 3686-25/11 und 3686-25/12 zwei neue Versionen zur Verfügung.


Merkmale / Features

  • Alle Merkmal/Vorteile der "Standard-Maschine"

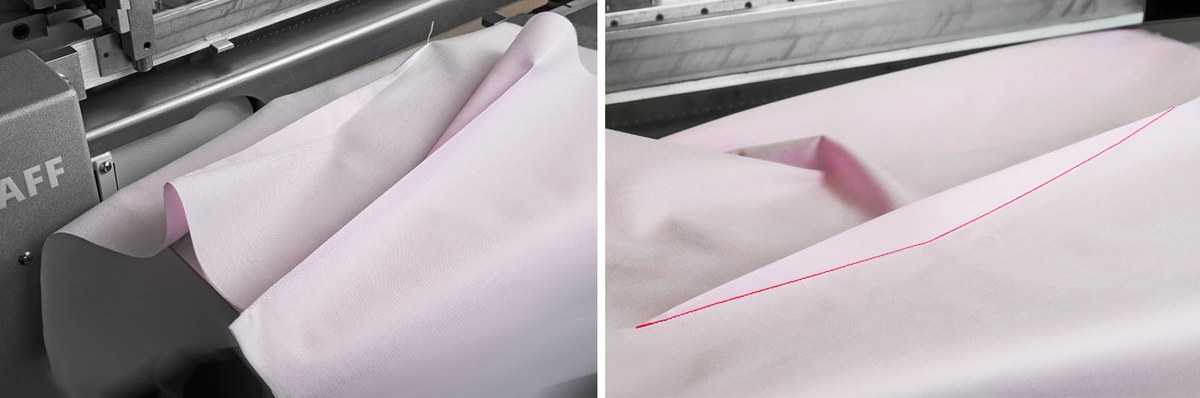

  • Einzigartige Qualität und Prozesssicherheit bei der Erstellung von langen Abnähern, z.B. an Slimeline-Hemden
  • Große Stoffübernahmestation (823 x 340 mm)
  • Sauberer Fadenschnitt am Nahtende (< 5mm)
  • LED-Pointer für die Positionierung des Materials
  • Roll-Spannung für kräuselfreie Nähte
  • Oberfadenwächter + Fadenkemme


Das neue Touch-Bedienfeld P1

  • Anwendungsfreundliches Bedienfeld mit vielen Servicefunktionen und verschiedenen Benutzerebenen
  • Direkt-Eingabe der gewünschten Maße am Touch-Screen Bedienfeld P1 (siehe Beispiele auf den nächsten Seiten). Bei den vordefinierten Standard-Nahtformen können Maße schnell und einfach geändert werden
  • Zusammenstellen von bis zu 8 unterschiedlichen Nahtformen in einer gewünschten Sequenz. Dadurch können z. B. verschiedene Abnäher oder Bundfalten spiegelbildlich angeordnet werden
  • Programmdaten können durch kopieren auf SD-Karte, USB-Stick oder Multicard-Reader gesichert und auf andere Maschinen überspielt werden. Zudem kann auf diesem Weg auch die Software jederzeit aktualisiert werden
  • Im frei-programmierbaren Modus (Teach-in Modus) können spezielle Nahtformen individuell kreiert werden


Optionen / Options

  • Einrichtung "Sauberer Nahtanfang" + Absaugeinrichtung für Fadenreste
  • Spezieller Stapler
  • Zuführtisch mit Vakkum


Applikationen / Applications

  • Einspitzige Abnäher
  • Zweispitzige Abnäher
  • Formabnäher für Röcke mit angeschnittenem Bund
  • Rockfalten mit und ohne Winkelnaht
  • Bundfalten mit Heftnaht zum besseren Ausbügeln der Falten
  • Kurznaht zum Vornähen von Falten, die in den Bund eingearbeitet werden (somit kein Zeitverlust beim Nähen des Bundes bei einer immer exakten Faltentiefe)
  • Bundfalten
  • Formabnäher für Damenhosen
  • Zweispitzige Abnäher mit Gerade


Technische Daten / Specifications

Abnähertiefe: 20 mm
Bundfaltentiefe: 20 mm
Abnäher- / Bundfaltenlänge: 9,0 - 490,0 mm
Stichtyp: 301
Stichzahl max.: 4.500 min.
Stichlänge max.: 1,0 - 3,0 mm
Nadelsystem: 134 KK
Nadeldicke (Nm) in 1/100 mm: 80 - 100
Heftnaht-Stichlänge: 6,0 - 9,0 mm
Arbeitshöhe: 760 - 1.140 mm
Motordrehzahl: 200 - 4.500 min.
Leistungsbedarf: ca. 1.200 VA
Anschlußspannung: E 230 V, 50/60 Hz
Arbeitsluftdruck: min. 6 bar

Abmessungen

Breite: 1.835 mm
Tiefe: 240 mm
Höhe (ohne Garnrollenständer): 1.210- 1.480 mm
Gewicht: 270 kg
