PFAFF 3590 Vario -6/... mit Zickzack-Stich

Frei-programmierbarer Großfeld-Nähautomat mit Zickzack-Stich
Taktische Westen / Tactical vestsMilitärbekleidung / Military clothing
Flachbettmaschinen / Flat bed machinesVertikalgreifer, groß / Vertical hook, largeStichtyp Doppelsteppstich / stitch type lockstitchStichtyp Doppelsteppstich / stitch type lockstitchZickzack / ZigzagAnzahl der Nadeln / Number of needlesFadenanzahl / Number of theadsFadenabschneider / Thread trimmerFadenklemmeinrichtung / Thead nipper devicePressefussautomatik / Automatic presser foot liftOberfaden-Überwachung über Sensor / Top Bobbin thread monitor via sensorX - Y Antrieb / X - Y driveSD-Card Leser / SD-Card readerUSB Anschluß / USB connectionTouchscreen / TouchscreenOption - Spulenfadenüberwachung über Sensor / Bobbin thread monitor via Sensorrfid

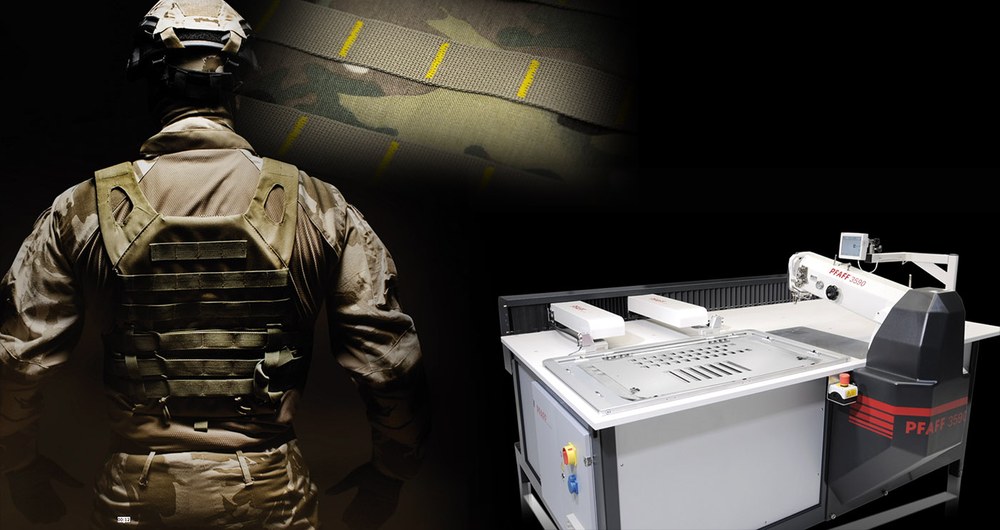

PFAFF 3590vario -6/50xx

Prädestiniertes Einsatzgebiet sind taktische Westen oder Outdoor-Artikel bei denen viele Riegel zu nähen sind. Beispielsweise bei taktischen Westen können innerhalb des Nähbereiches (Nährahmen bei der 3590-6/8540: 850 x 400 mm) durchaus 60 – 80 Riegel (in Y-Richtung) anfallen.
Bei der neuen PFAFF-Lösung werden die Riegel über die Bewegung der Nadelstange erzeugt und nicht über die Bewegung des ganzen Rahmens. Dies erhöht signifikant die Leistung (max. 3.000 Stiche/Min.) und schont Material und Maschine.

Merkmale / Features

  • Touch-Bedienfeld P1 mit integriertem SD-Card Leser / USB. Das P1 gewährleistet eine intuitive Bedienführung

P1

  • Spezieller Automaten-Nähkopf für Nähfäden von 80/3fach bis 11/3fach mit schwenkbarem Oberarm (90 mm Durchgang)
  • Hüpferfuß mit programmierbarer Niveauregulierung (Schwebefuß auf Anfrage)
  • Herausragende Nahtqualität durch Einsatz des für multidirektionales Nähen bestens geeigneten Vertikal-Greifersystems
  • Die Klammerüberwachung mittels RFID (Radio Frequency IDentification) prüft die Übereinstimmung des angewählten Nahtprogramms mit der eingesetzten Schablone
  • Hohe Genauigkeit der Steppnähte - Dank des intermittierenden Vorschubes (Transportstillstand bei Nadeleintritt)
  • Die Riegel werden über die Bewegung der Nadelstange erzeugt und nicht über die Bewegung des ganzen Rahmens. Dies erhöht signifikant die Leistung und schont Material und Maschine
  • Typen/Nähfeldgrößen
    • 3590-6/5030 500 x 300 mm
    • 3590-6/5040 500 x 400 mm
    • 3590-6/8540 850 x 400 mm
    • 3590-6/8550 850 x 500 mm

Optionen / Options

  • Unterfadenwächter (Spulenfadenresterkennung über Sensor)
  • Nähgutschablone nach Kundenwunsch
  • Programmiersystem PSP (PFAFF Stitch Program)
  • 1 Satz Transportrollen für Gestell (4 Stück)
  • Fußschalter
  • Gestell, höhenverstellbar

Applikationen / Applications

Taktische Westen oder Outdoor-Artikel bei denen viele Riegel zu nähen sind
Anwendung 3590zickzack 1Anwendung 3590vario zickzack 1

Technische Daten / Specifications

Nadelsystem: 134-35 KK
Nadelstärke: 80 - 160 Nm
Max. Drehzahl: 3.000/min
Stichlänge: 0,1 - 10,0 mm
Stichtyp: 304 (Zickzack-Stich) und 301 (Doppelsteppstich)
Anschlußspannung: Wechselstrom 230 V, 50/60 Hz
