KL 980

Merkmale / Features

Die KL 980 ist eine hochrationelle, voll-automatische Ultraschall-Fertigungsanlage für die Fertigung einzelner Filtertaschen, beispielsweise für Taschenfilterkassetten zur Luftfiltration. Die Anlagen sind modular aufgebaut und lassen sich individuell auf Kundenwunsch (Material und Anwendung) konfigurieren und realisieren. Die Anlage hat eine SPS S7 Steuerung und wird über ein modernes HMI-Panel bedient

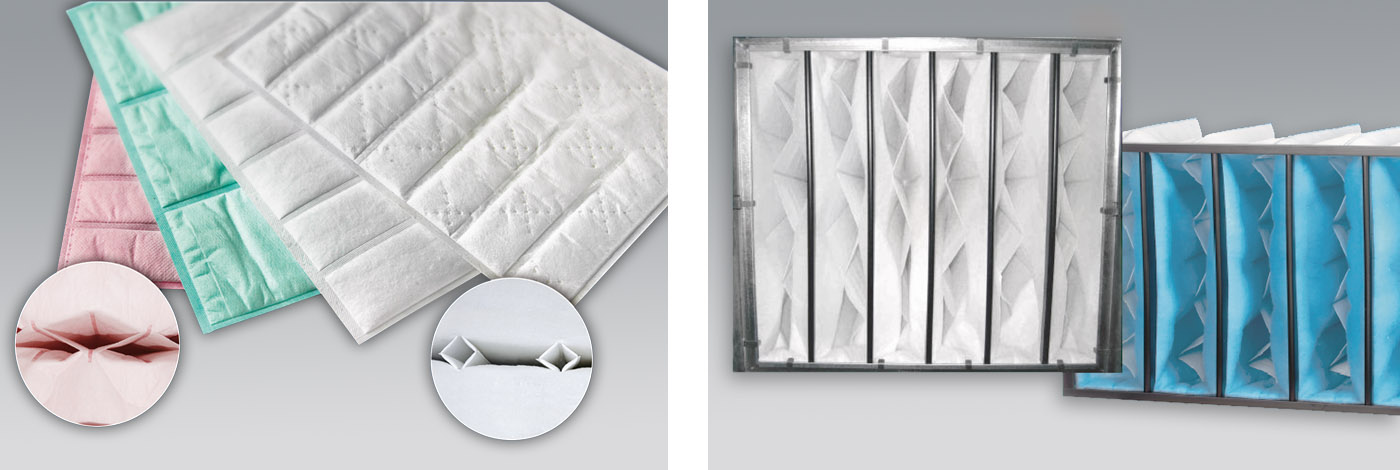

• Die Anlage ist für Filtertaschen mit im Top-Space Verfahren oder im Diamant-Space Verfahren planbar. Alternativ können auch einfache Taschengeometrien ohne Abstandshalter erzeugt werden.
• Mühelos und prozesssicher verarbeitet sie auch schwere und dichte Filtermedien
• Am HMI-Panel sind Programme für verschiedene Filtertaschendesigns hinterlegbar
• Abrollsystem für bis zu 3 Materialrollen (Max. Rollendurchmesser je 1,000 mm)
• Kantensteuerung mit optoelektronischer Überwachung für einen exakten Materialverlauf
• Materialbahnsteuerung  mit manuellem Ultraschallschweißgerät zum Verbinden von Rollenende und Rollenanfang
• Spacer-Zuführeinrichtung: Automatische Zuführung und Positionierung der Spacer (Abstandshalter) innerhalb der Filtertasche (Taschen- und Spacer-Spezifikation notwendig)

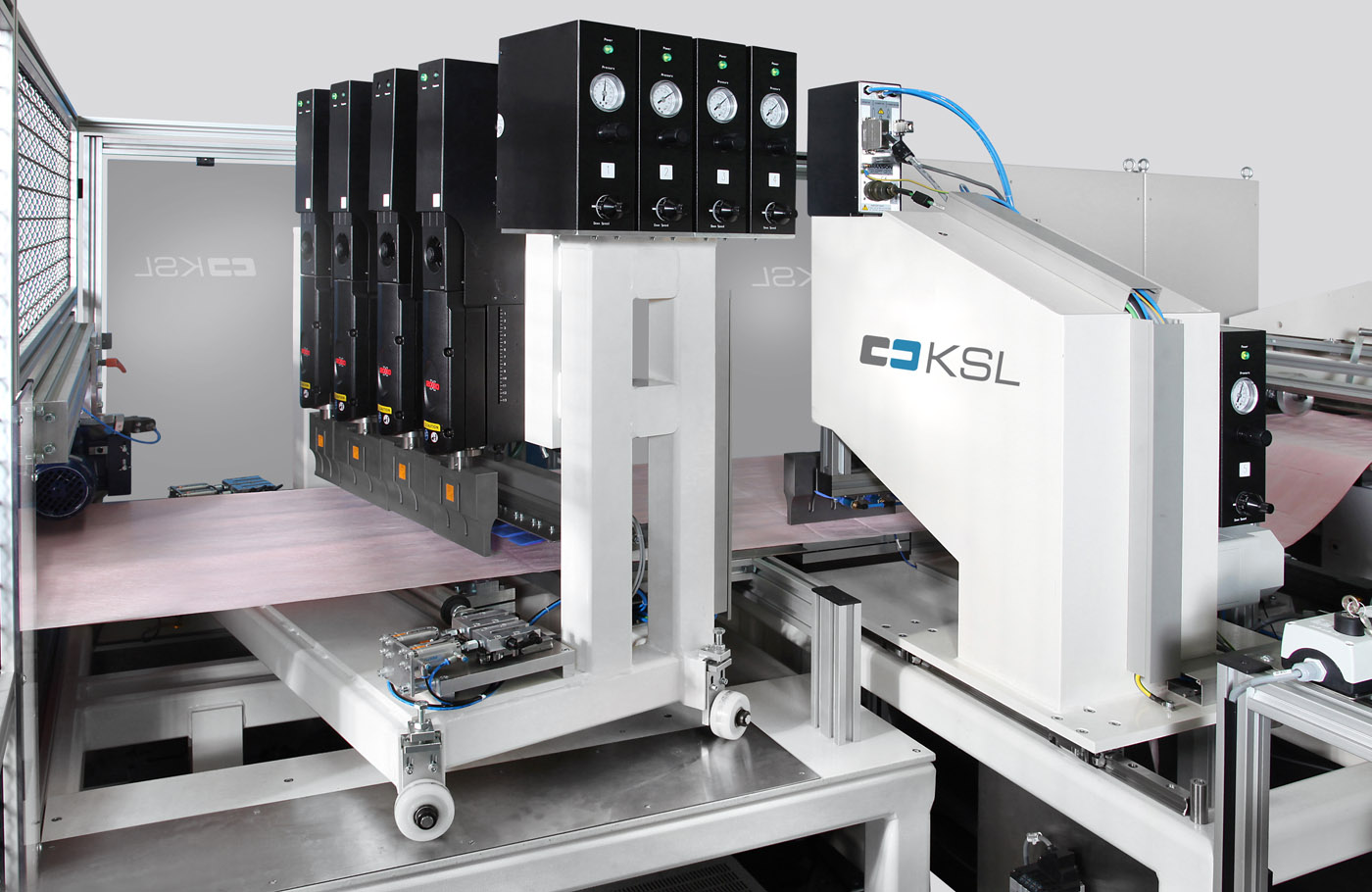

• Ultraschallschweißstation für Seitennaht und Top- bzw. Diamant-Abstandshalter (Sonotroden und Generator auf die Filtertasche abgestimmt)
• Ultraschallschweißstation für Bodennaht (Sonotrode und Generator auf die Filtertasche abgestimmt) mit Rundmesser-Schneidsystem zum Beschneiden der Materialkanten
• Der Materialtransport arbeitet mit servogetriebenen Gegenrollen (als synchronisierte Master/Slave-Konfiguration)
• Guillotine-Schneidsystem zum Schneiden der endlosen Filtertaschen, schwenkbar zum Schneiden verschiedener konischer Taschenformen (Schnittwinkel ist entsprechend der Seitennähte einstellbar)
• Stapler für die gefertigte Filtertaschen bestehend aus: Austragsband, Greifvorrichtung, absenkbare Stapelvorrichtung, Stapelhöhenüberwachung durch Lichtschrank, Transportband mit Zeitsteuerung



Technische Daten / Specifications

• Länge der Filtertaschen (in Luftstromrichtung): 300 – 700 mm
• Breite der Filtertaschen: frei einstellbar bis max. 1.000 mm
