KL 224

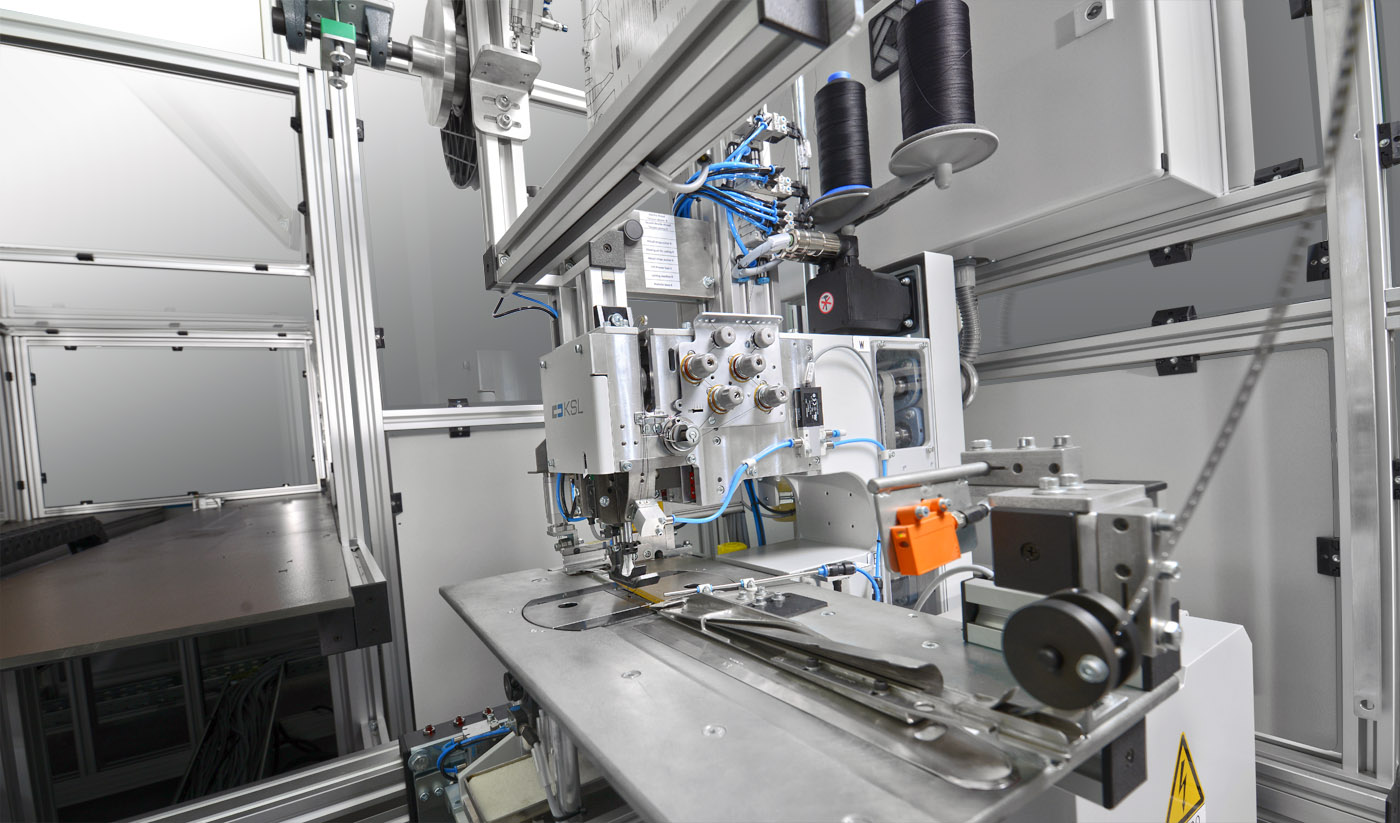

CNC-Nähanlage mit 2 beweglichen Nähköpfen (links/rechts) zum Aufnähen von Modulen auf beiden Seiten eines Gewebes
Sonnenblende / sun visorVerdunklungsrollo / blackout blind

Merkmale / Features

  • Hochrationeller Automat, der prozesssicher und mit höchster Nahtqualität im Mehrschichtbetrieb eingesetzt werden kann
  • Teil-automatisierte Prozesse sorgen für einen hohen Output (nur das Einlegen und das Entnehmen geschieht per Hand)
  • Das Material wird sicher in einer Schablone gespannt und gehalten (fixiert über Niederhalterleisten) = Voraussetzung für ein sauberes, faltenfreies Nähergebnis
  • Linienlaser unterstützen das genaue Positionieren
  • CNC-gesteuerte Zuführung des Materials an die links- und rechts-ständige Nähmaschinen
  • Automatische Zuführung des Loch- bzw. Plastikbandes
  • Einstellbares Ablängen der Bänder bei Nahtbeginn und beim Nahtende (im Programm hinterlegt)
  • Fotozellensteuerung am Nahtanfang
  • Gleichzeitiges, synchrones Vernähen beider Seiten mit Zweinadel-Doppelsteppstich
  • Maximale Nahtsicherheit durch Anfangs- und Endriegel
  • Nadelfadenbruchmonitor mit Fehlermeldung
  • Fadenwächter und Model-Sensoren überwachen den gesamten Nähprozess und garantieren hohe Prozesssicherheit
  • Spulenfadenresterkennung über Stichzähler
  • Die Näheinheiten sind mit großem Greifer, automatischen Fadenabschneider und einem alternierenden Obertransport und Nadeltransport ausgestattet. Diese Transportart sorgt für eine maximale Durchzugskraft.
  • Die gesamte Anlage ist CNC gesteuert und wird über ein modernes Touch-Panel bedient
  • Zwei-Hand-Sicherheitsbedienung nach DIN-Norm

Technische Daten / Specifications

  • Nadelabstand: max. 8 mm
  • Rollolänge: 700 mm - 2.100 mm
  • Rollobreite: 450 mm - 1.100 mm
