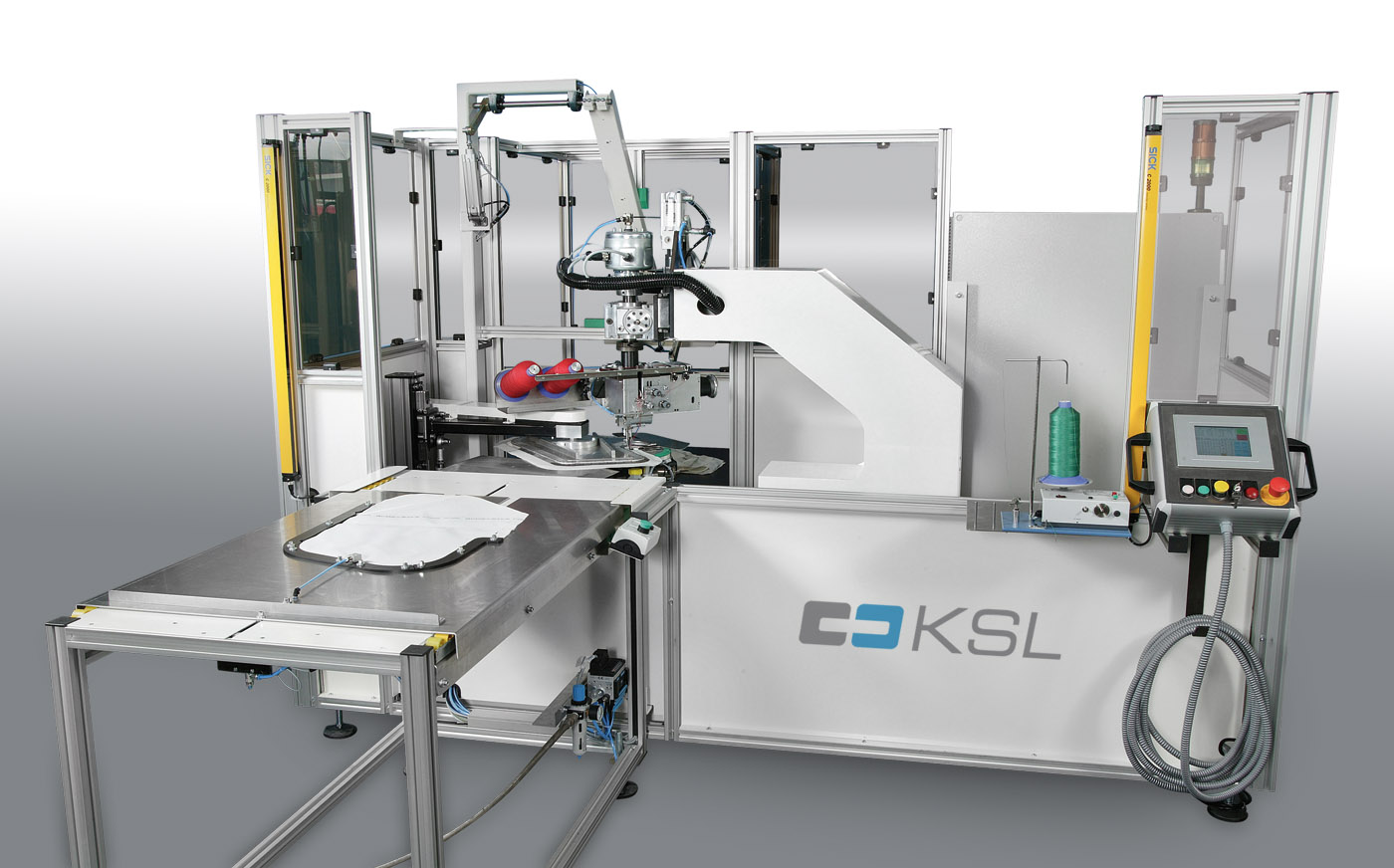

KL 121

CNC-Nähanlage mit rotierendem Nähkopf zum Schließen von Airbags
Headbag
CNC

Merkmale / Features

  • Transfer- sowie Materialhalteeinrichtung garantieren eine prozesssichere, wiederholgenaue Arbeitsweise
  • Nähfelddurchmesser: 380 mm bis 1.000 mm
  • Stichtyp: 1- oder 2-Nadel-Doppelkettenstich oder 1- oder 2-Nadel-Doppelsteppstich
  • 360° drehbarer Nähkopf mit alternierendem Doppeltransport für perfekte Nähte beim multi-direktionalen Nähen
  • Exaktes Nahtbild / Fadenanzug in allen Nährichtungen
  • Automatisches Nähgutübergabe- sowie Entnahmesystem
  • Einfacher Austausch der Transfer- sowie Materialhalteeinrichtung
  • Überlappende Arbeitsweise während des Nähprozesses
  • Zu-und abschaltbarer Nadeltransport zum kontinuierlichen Nähen in höchster Nahtqualität
  • Pneumatisch aushebbarer Nähkopf (75 mm), für direkten Zugang zu beliebigen Nahtpositionen
  • Fadenspannung, manuell einstellbar
  • "Touch-Screen Bedienfeld für eine intuitive Bedienung mit moderner, übersichtlicher Darstellung.
  • Echtzeit-Nahtüberwachung am Monitor"
  • Automatische Nähguthalter-Erkennung für zusätzliche Prozesssicherheit
  • Nähbereich durch Lichtschranken gesichert (CE Konform)
  • Zweistufige, pneumatische Fußhöhenverstellung
  • Nähguthalteraufnahme zur Fixierung von Nähguthaltern

Optionen / Options

  • Zweite Fadenspannung, pneumatisch über Programm zuschaltbar
  • Oberfaden-Klemmeinrichtung für sauberen Nahtanfang
  • Elektronische Fadenspannungsüberwachung (Monitoring)
  • Oberfadenüberwachung über Sensor
  • Unterfadenüberwachung über Stichzählung (nur bei Steppstich)
  • Voll-überlappte Arbeitsweise mit 2 Beistelltischen (links/rechts oder Einlegetisch vor der Anlage oder mit Nähguthalter-Wechseltisch
  • Kundenspezifische Wechselrahmen
  • Nadelkühlung, pneumatisch
  • Frei programmierbare Presserfußhöhe, pneumatisch / elektromotorisch sowie zweite Fadenspannung – während des Nähprozesses verstellbar
  • Integration sicherheitsrelevanter Qualitätskontrollsysteme z.B. Materiallagen- sowie Einlegekontrolle u.a.
  • Unterschiedliche Fadentrenn-Einrichtungen je nach Kundenerfordernissen
  • Integration einer automatischen oberen und/oder unteren Bandzuführung zur Nahtverstärkung mit Bandschneide- und Bandvorschubeinrichtung
  • Maschine ist um viele weitere Optionen erweiterbar (z.B. RFID-Erkennung, Barcodescanner, etc.)
  • Kontinuierliche Fadenspannung (über Proportionalventil  „VPPM“)
  • Freiprogrammierbare Oberfadenspannung mit Spannungsmessung
  • Elektronische Fußhöhenverstellung (z.B. für Nahtübergänge)
